DISPENSADOR DE ALCOHOL EN GEL

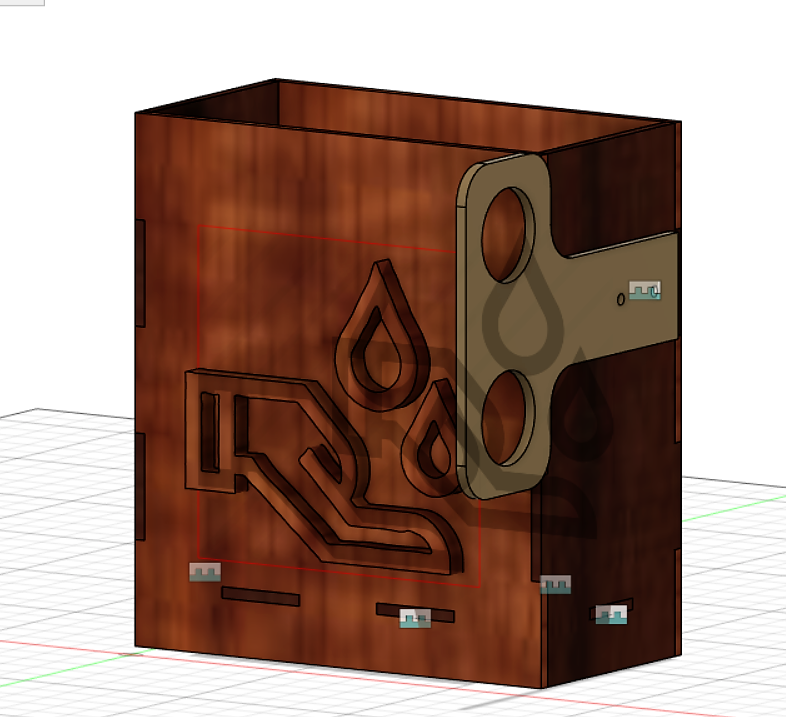

Bienvenidos, a mi primer proyecto, en esta oportunidad les mostrare como hacer un Dispensador de Alcohol en Gel.

• Computadora
• Autodesk
• Autodesk Fusion 360
• Internet

·

1. Una vez abierto el programa de “AUTODESK FUSION 360” , guardaremos el archivo con cualquier nombre, en este caso yo lo guardare con el nombre de “Cara_A” .

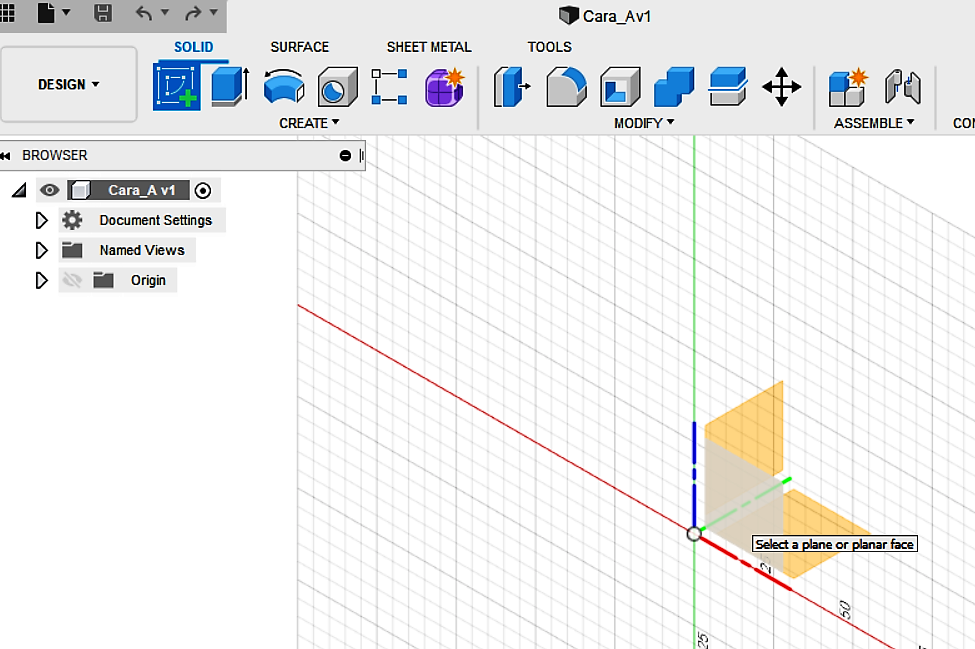

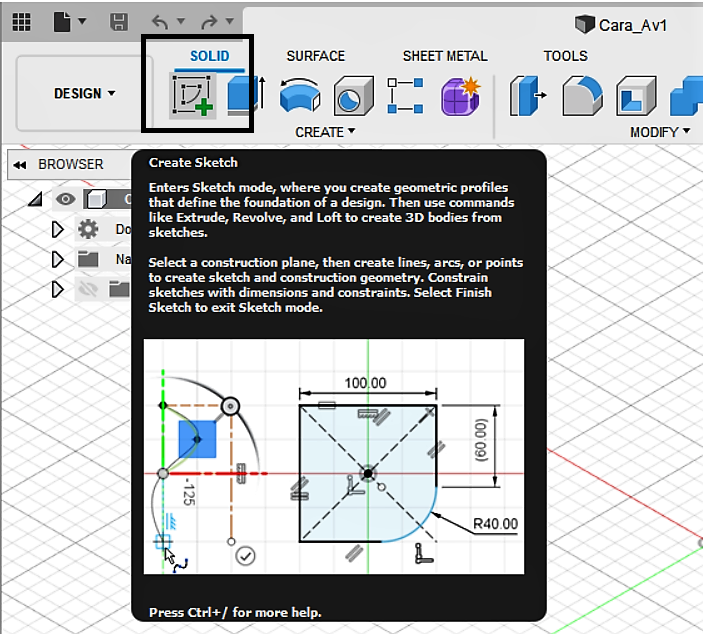

2. Para abrir el plano daremos clic en Create Sketch , que se encuentra en la sección de CREATE .
3. Escogeremos el eje “ Z ” y “ X ”. Le damos clic.

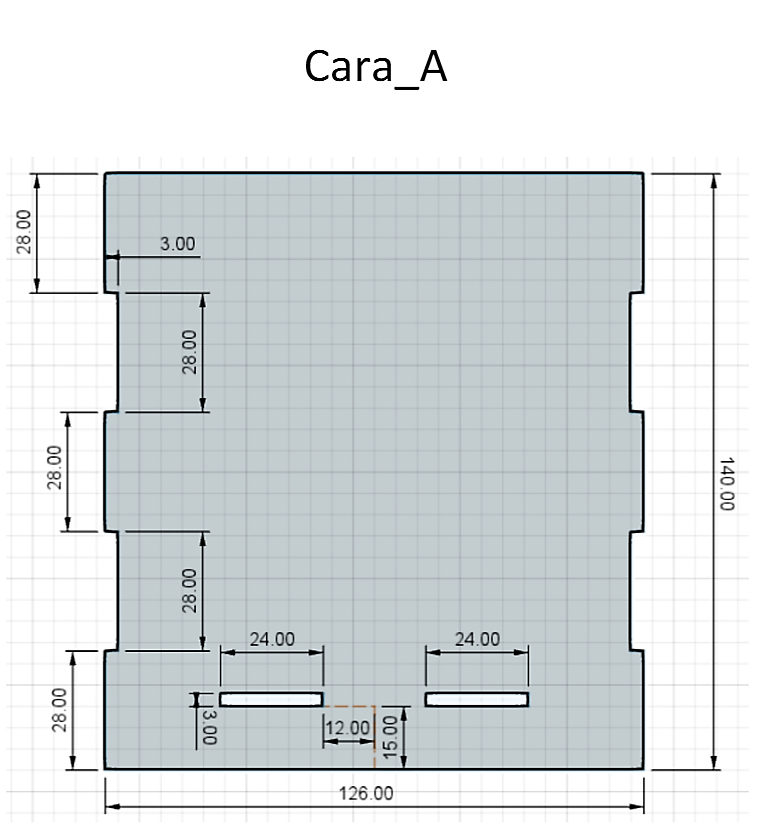

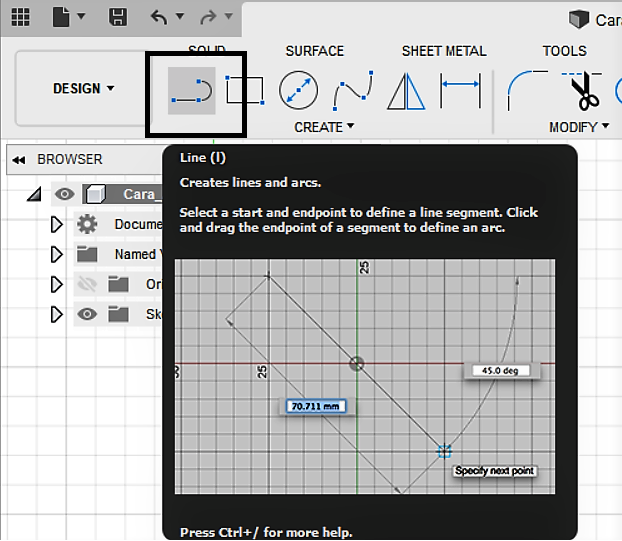

4. Nos dirigimos a la sección de CREATE y damos clic en Line . Luego hacemos clic en el punto de origen y graficamos el plano de la "Cara A" . (Teniendo en cuenta las medidas proporcionadas en el plano)
   • Para ahorrar tiempo solo graficaremos hasta la mitad ya partir de ahí utilizaremos Mirror .

1. Ubicamos la parte media de la línea horizontal superior, con Line, donde daremos clic para dibujar una línea vertical. Sabremos que es la parte media si aparece un triangulito de color celeste.

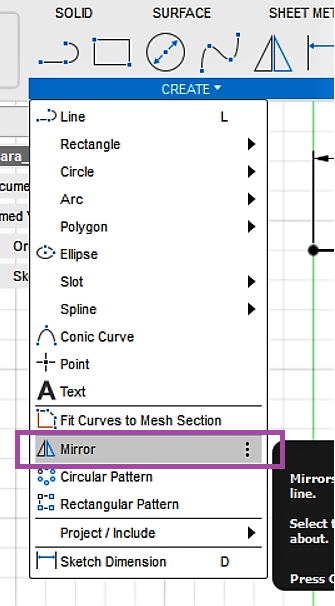

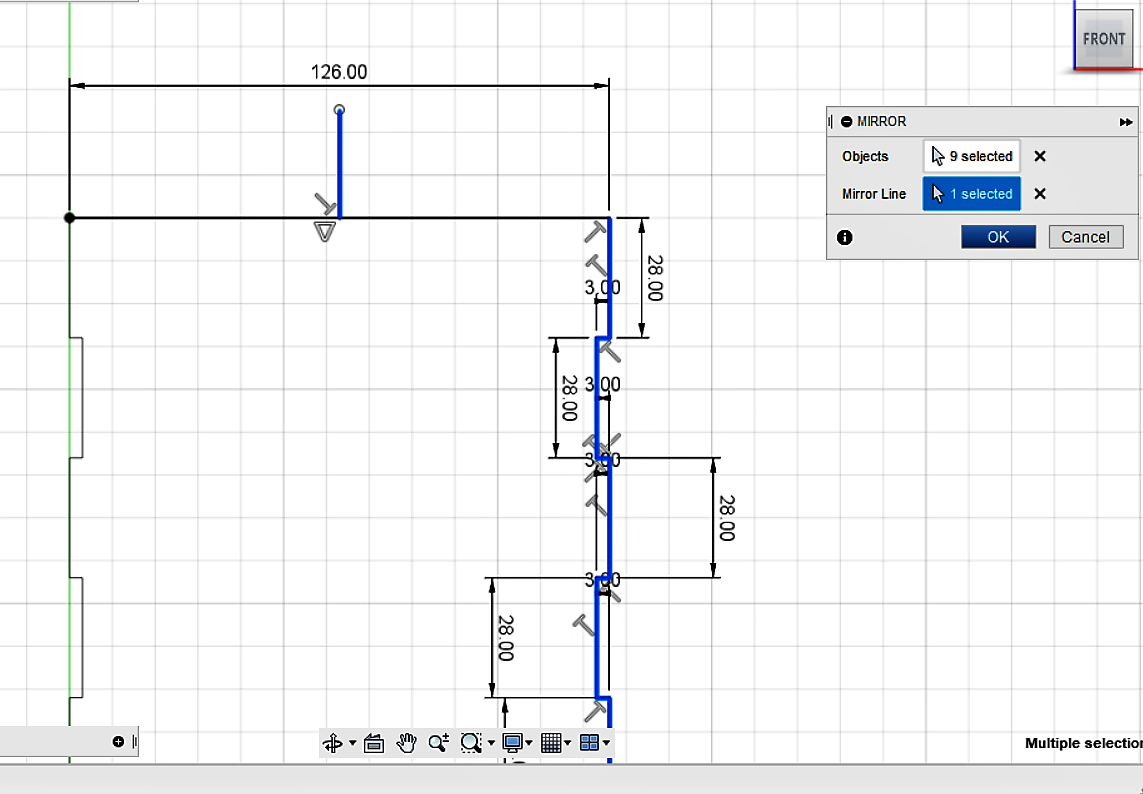

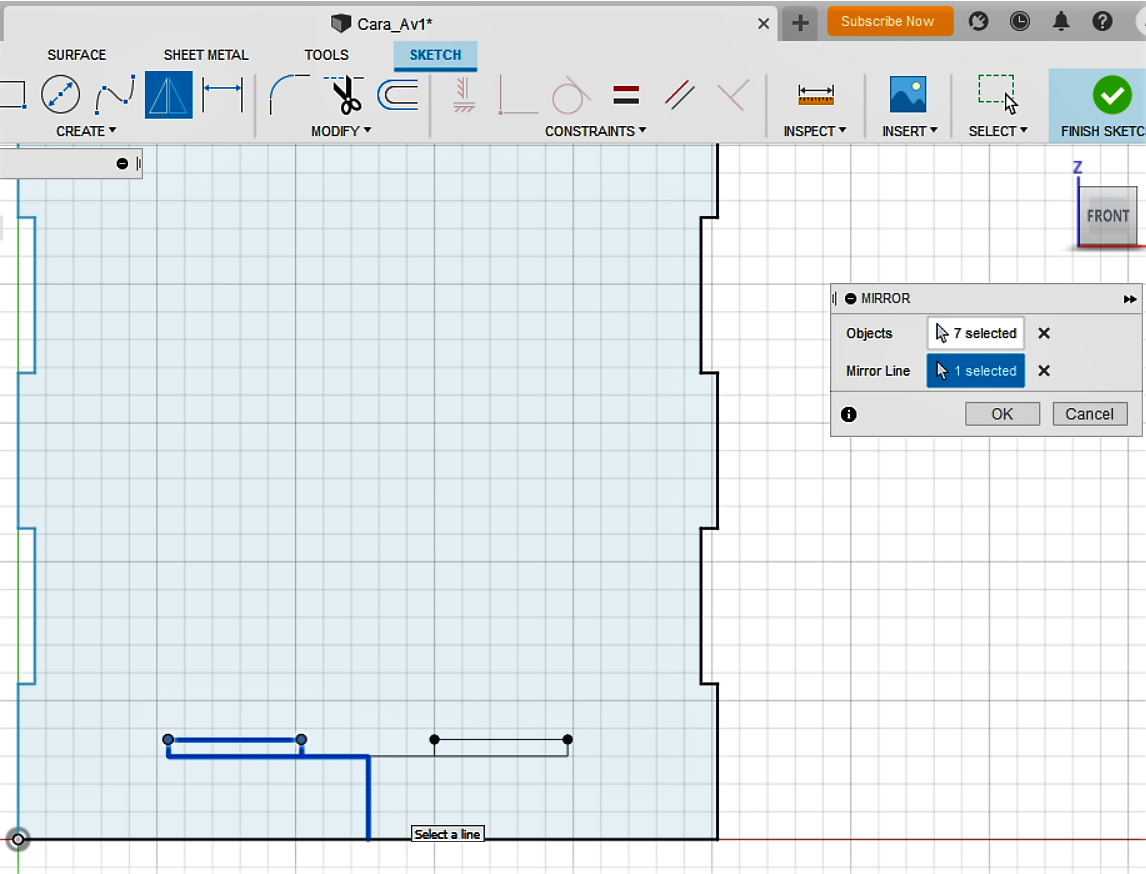

2. Clic en Mirror , en CREATE . Aquí nos debe salir un cuadro pequeño. Donde en Objects , seleccionamos toda la parte vertical y en Mirror Line , seleccionamos en la línea vertical que dibujamos. Damos clic en OK .
3. En la línea horizontal inferior, buscamos la parte media, y dibujaremos una línea hacia arriba (15mm) y otra hacia la izquierda (12mm). A partir de ahí utilizaremos la herramienta Rectángulo de 3x24mm. Aplicamos Espejo hacia la parte derecha. Y hacemos clic en TERMINAR BOCETOS .

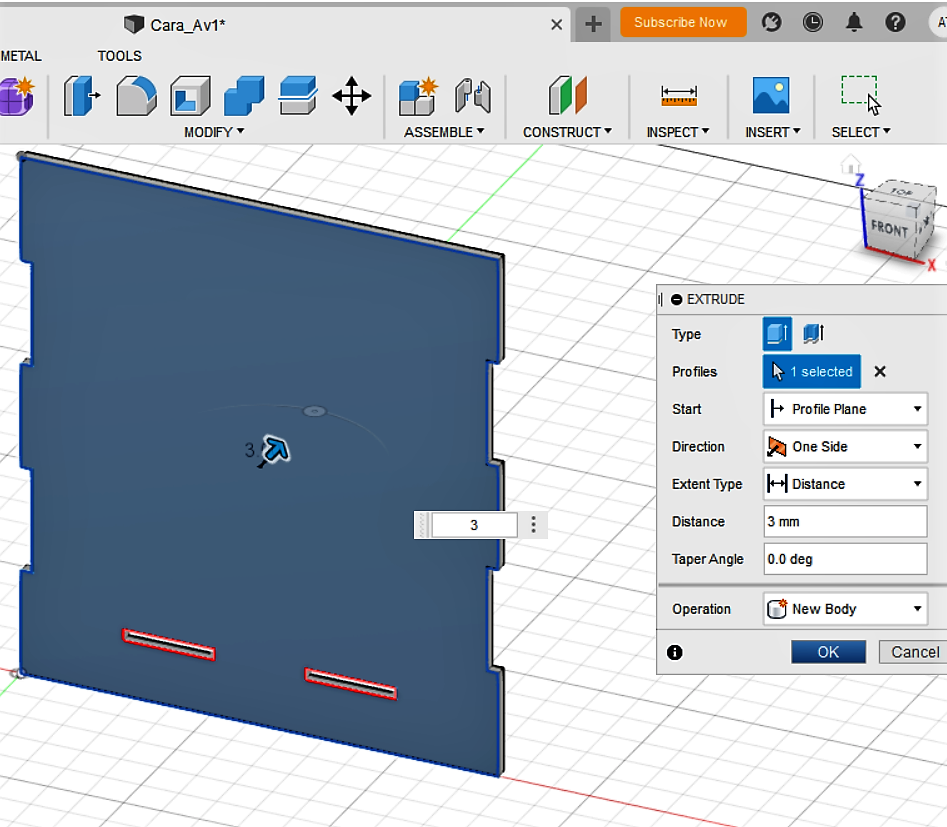

4. Utilizaremos la herramienta Extrude , en CREATE , pondremos 3mm y daremos clic en OK . La herramienta de Extrude se utilizará en las caras A, B, C y D.
5. Y por último guardar.

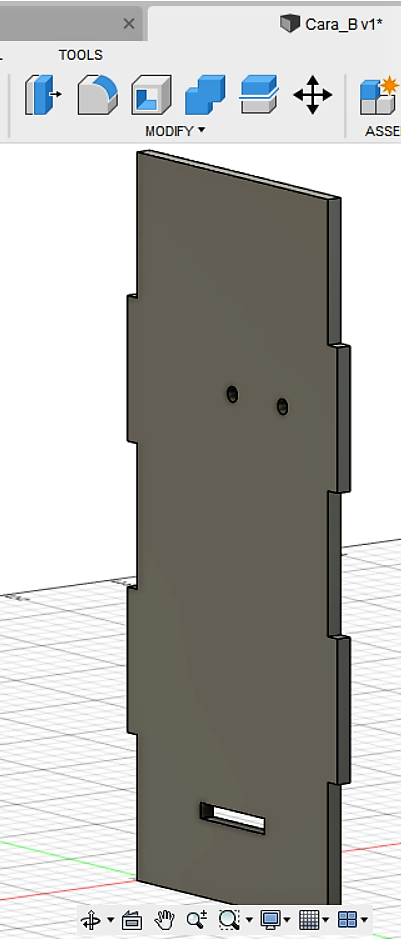

1. Abrimos una pestaña nueva, el cual guardaremos con el nombre de “ Cara_B ”, y hacemos lo mismo que en la "Cara A" , pero en los ejes " Z" y "Y" .

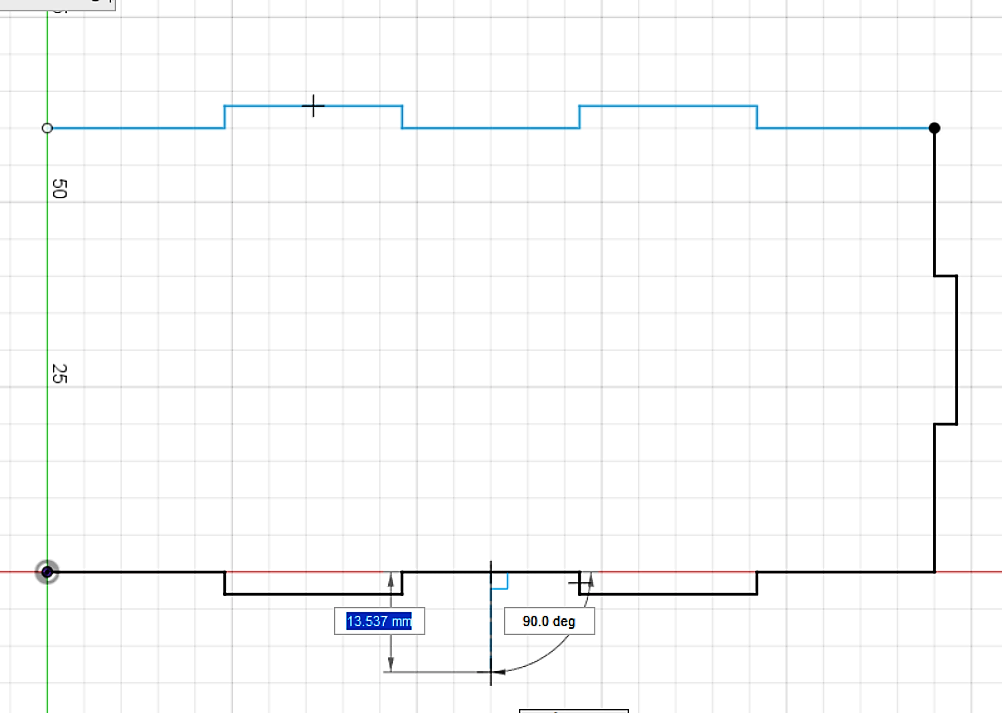

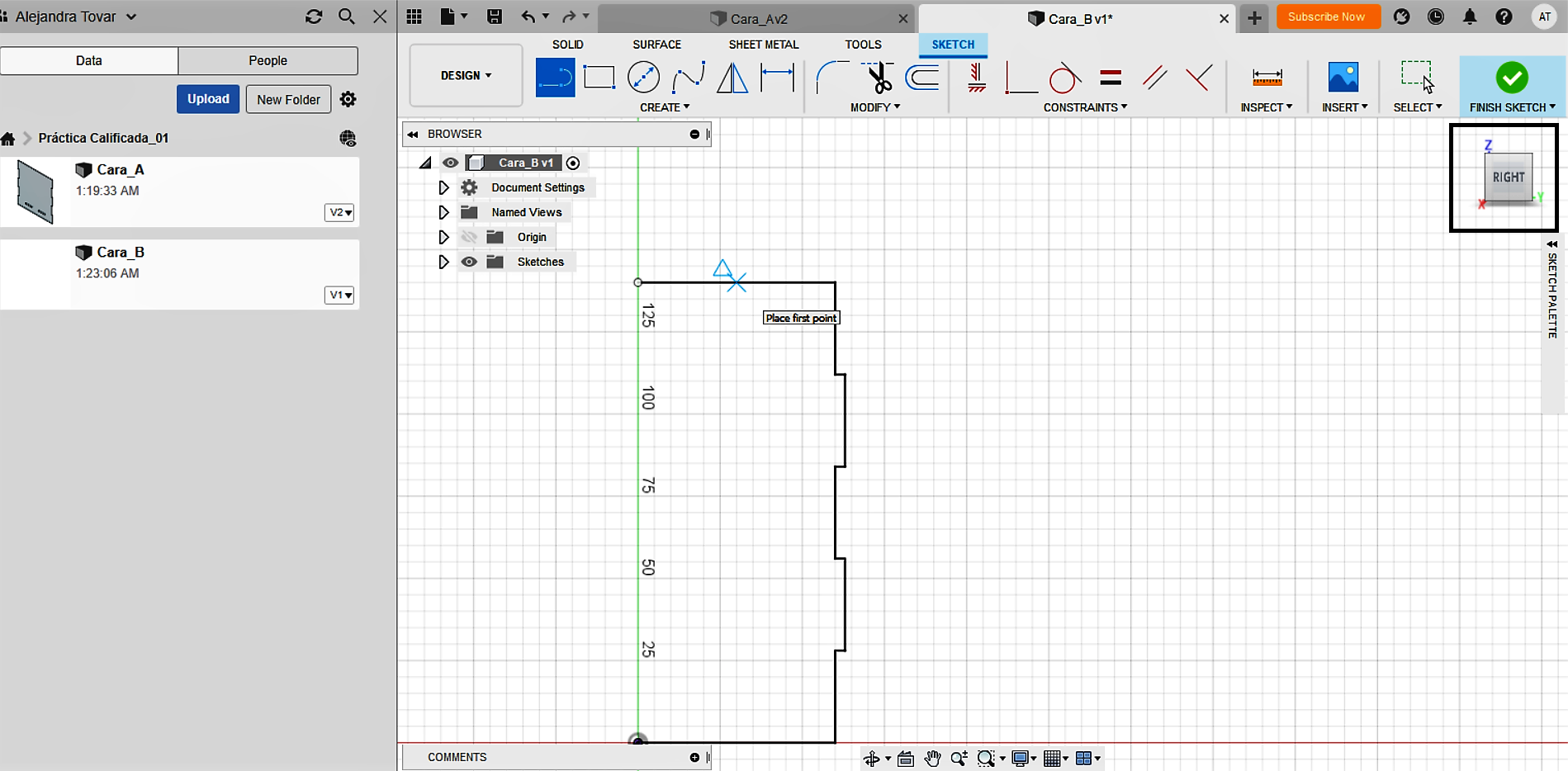

2. Graficamos el plano con las medidas proporcionadas, hasta la mitad, para luego aplicar Mirror .

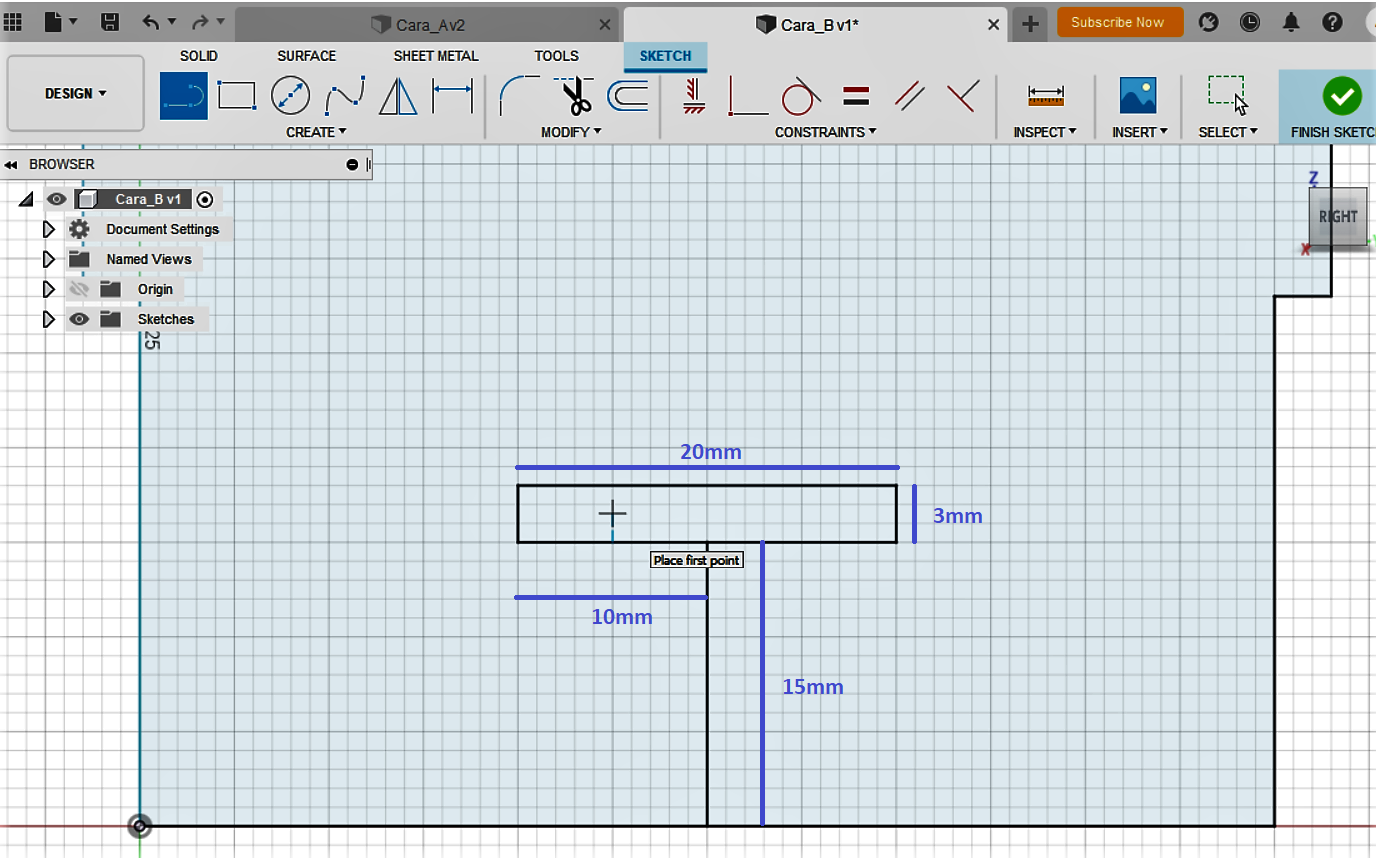

3. En la parte horizontal de abajo seleccionaremos la parte media y con la herramienta Line graficamos una línea vertical de 15mm hacia arriba, 10mm hacia la derecha, 3mm hacia arriba, 20mm hacia la izquierda, 3mm hacia abajo y 10mm hacia la derecha.

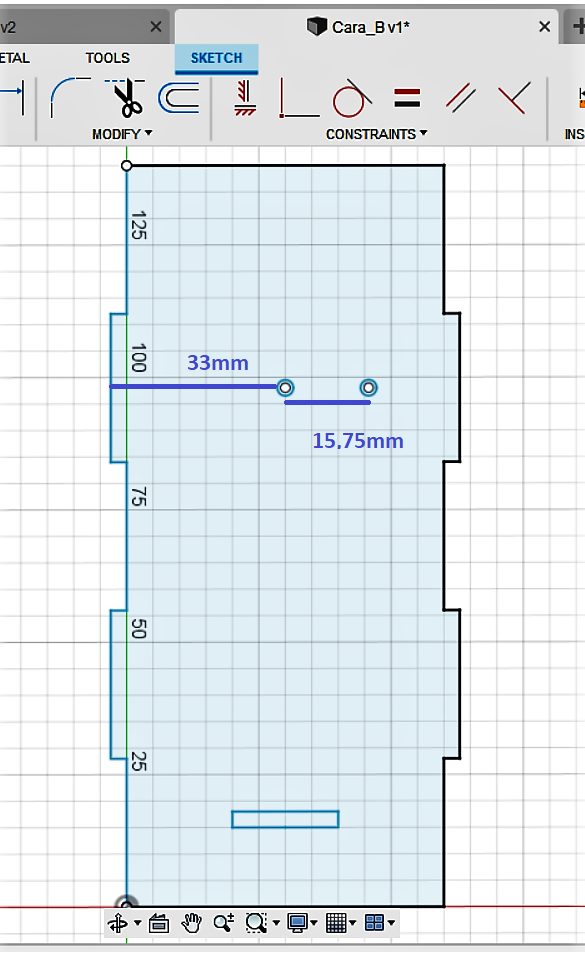

4. De la parte izquierda, en la segunda línea vertical, ubicamos la mitad y seleccionamos para hacer una línea hacia la derecha de 33mm, y luego otra línea de 15,75mm hacia la misma dirección. Eliminamos la primera línea, y en la de 15,75mm graficamos dos círculos en los extremos, 3mm de radio cada uno. Eliminamos esta última línea. Y damos clic en TERMINAR BOCETOS .
5. Utilizamos la herramienta Extrude.
6. Una vez terminado, lo guardamos.

1. Abrimos una nueva pestaña, el cual guardaremos con el nombre de “ Cara_C” y hacemos lo mismo que en las otras caras, pero en los ejes “Z” y “Y” .

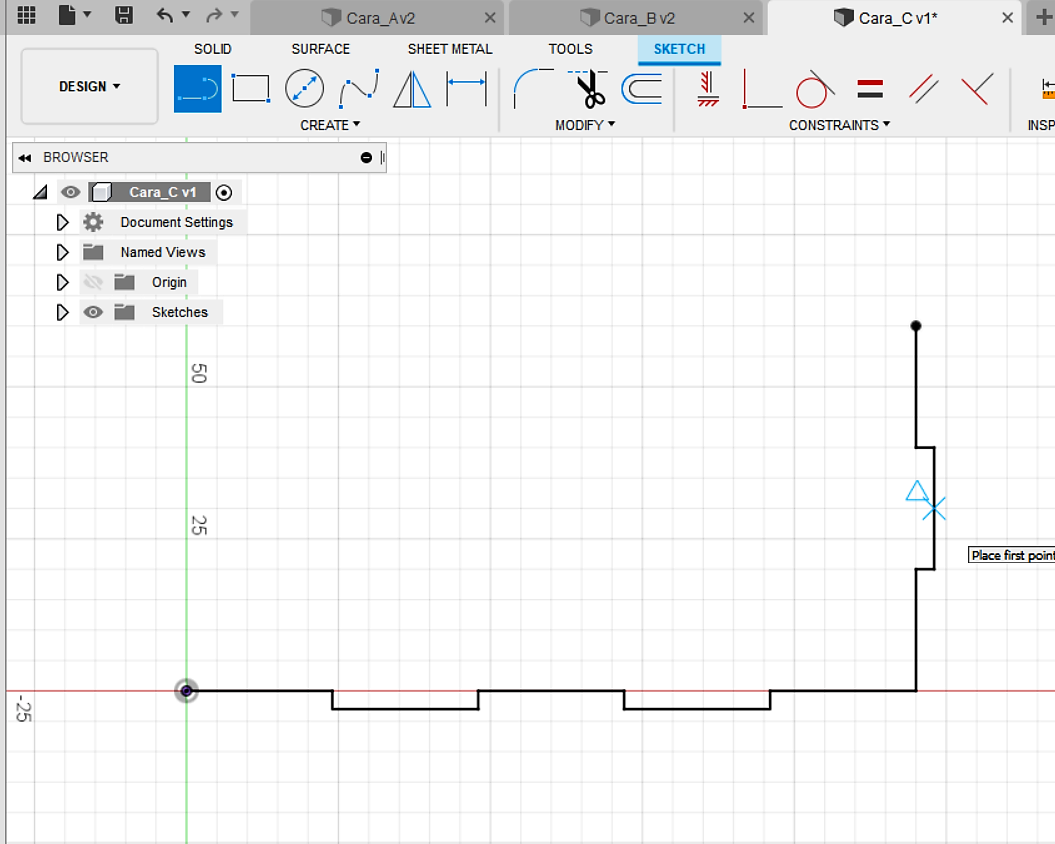

2. Graficamos el plano con las medidas proporcionadas, hasta la mitad, para luego aplicar Mirror . Una vez ya terminado, damos clic en FINISH SKETH .

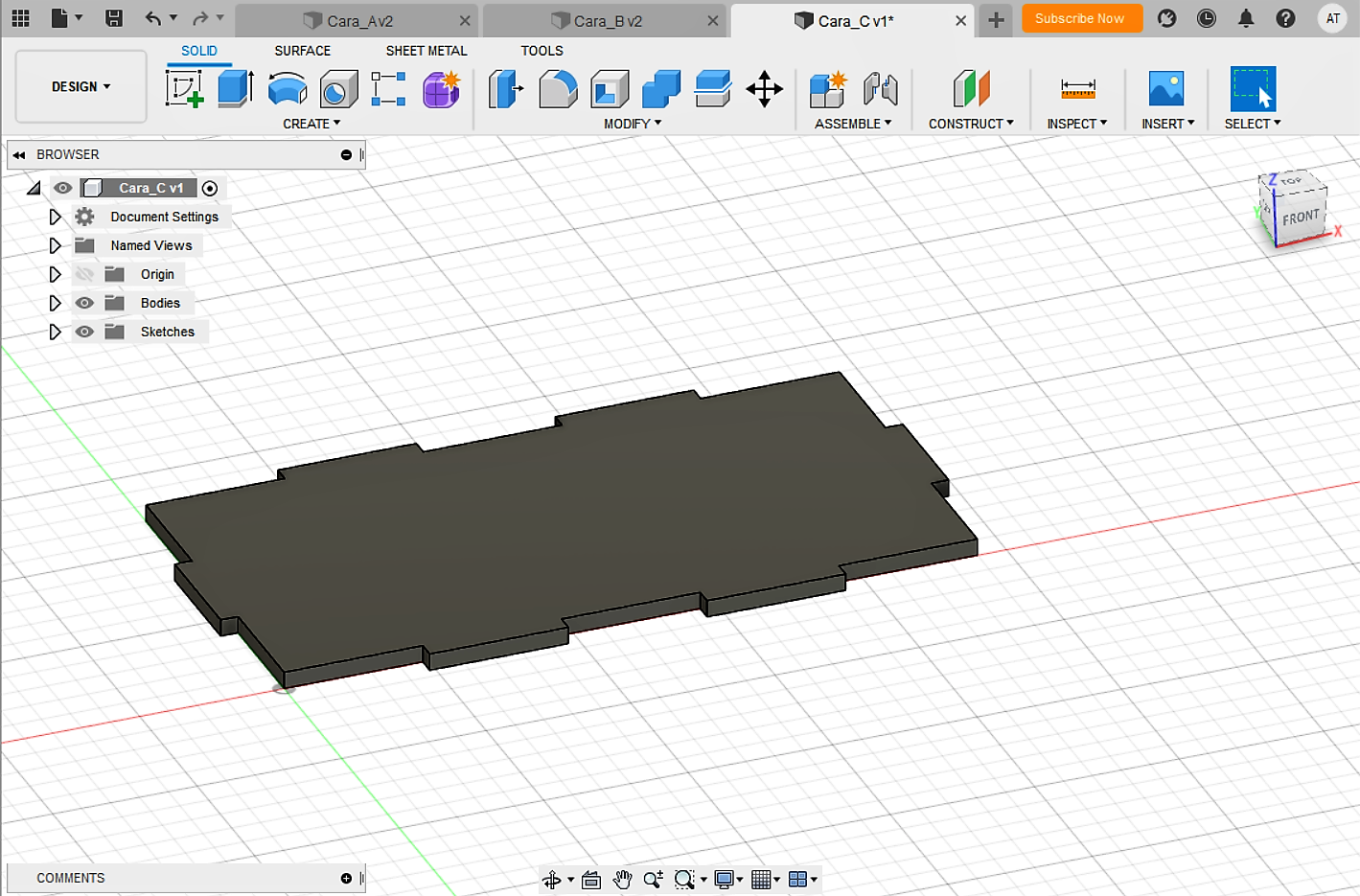

3. Utilizamos la herramienta Extrude .
4. Lo guardamos.

1. Abrimos una nueva pestaña, el cual guardaremos con el nombre de “Cara_D” y hacemos lo mismo que en las otras caras, pero en los ejes “Y” y “X” .

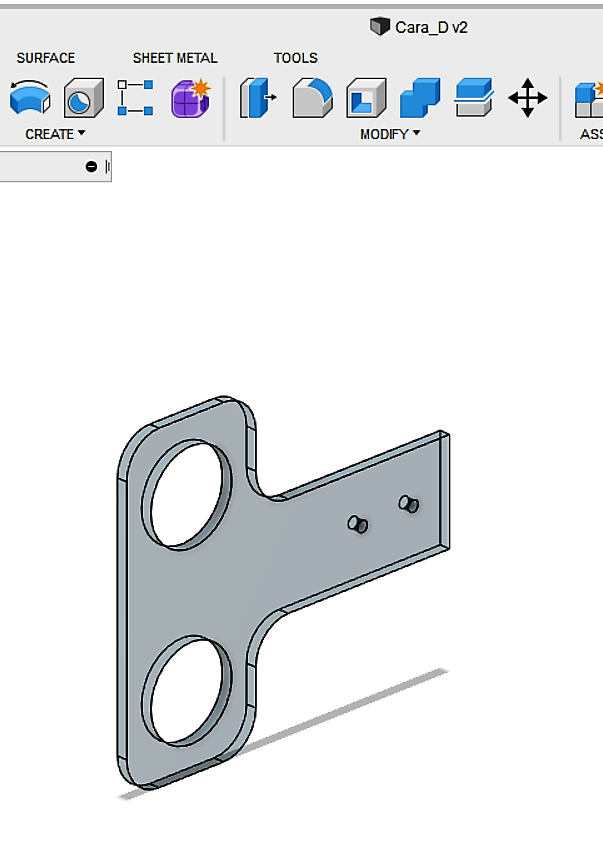

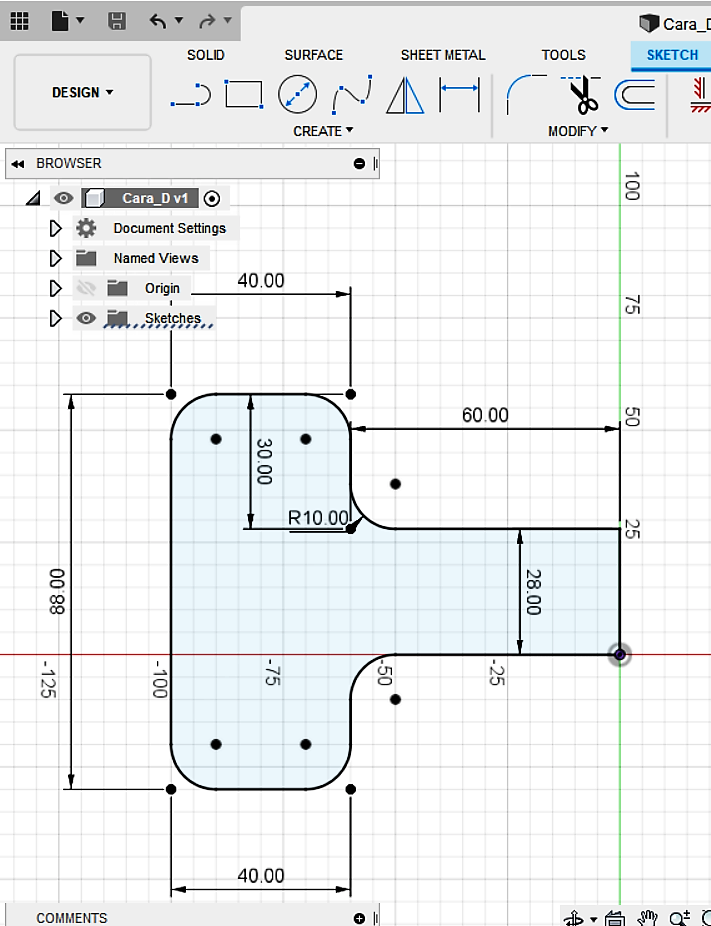

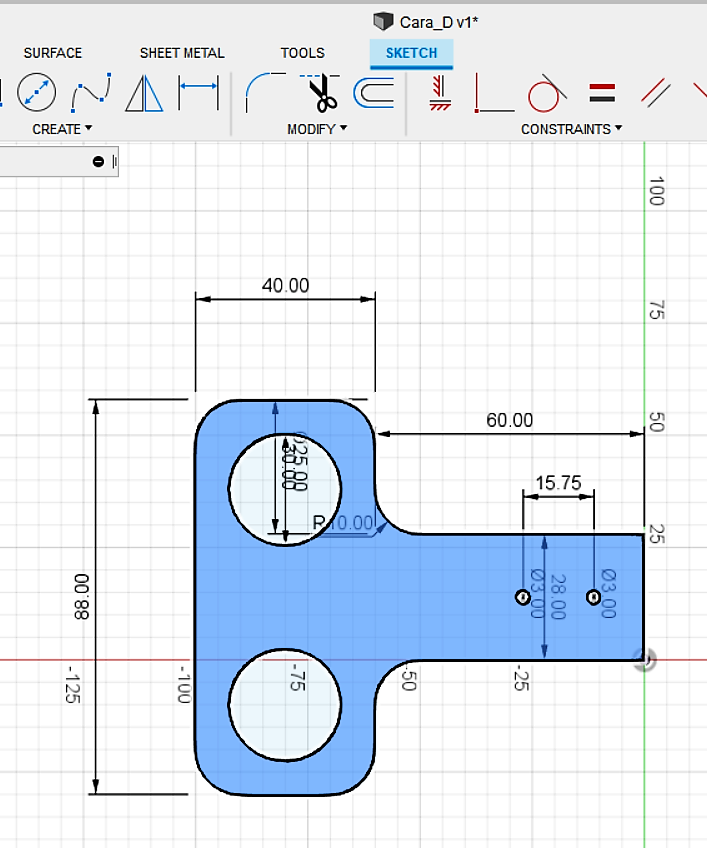

2. Graficamos el plano con las medidas proporcionadas, hasta la mitad, para aplicar Mirror . Colocamos los círculos en los lugares en los que muestra la imagen. Y damos clic en TERMINAR BOCETOS .
3. Utilizamos la herramienta Extrude .

4. Lo guardamos.

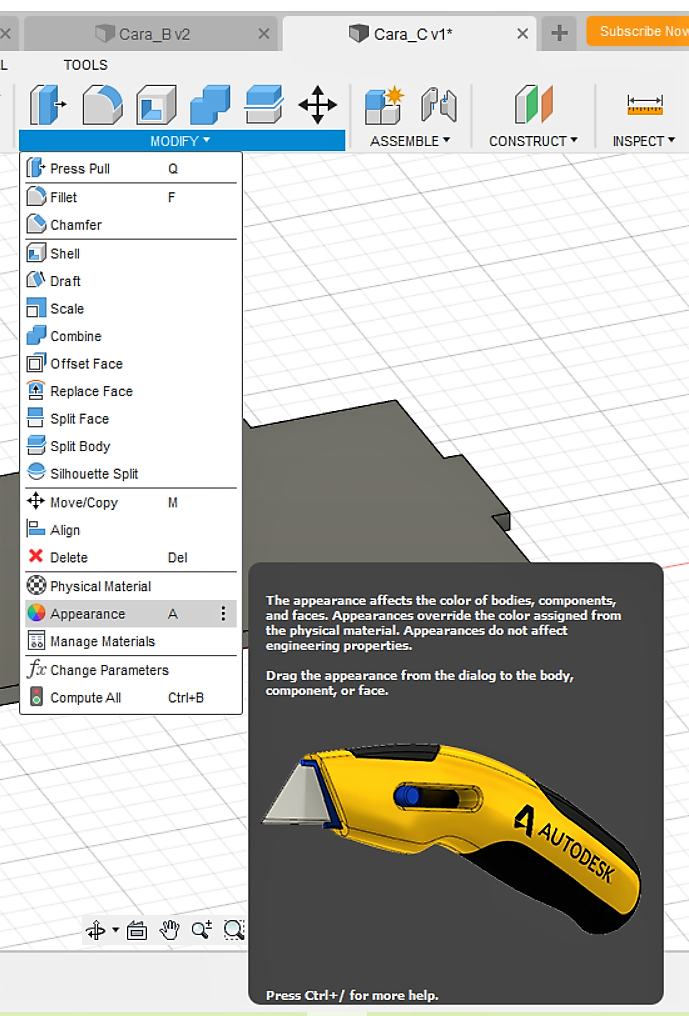

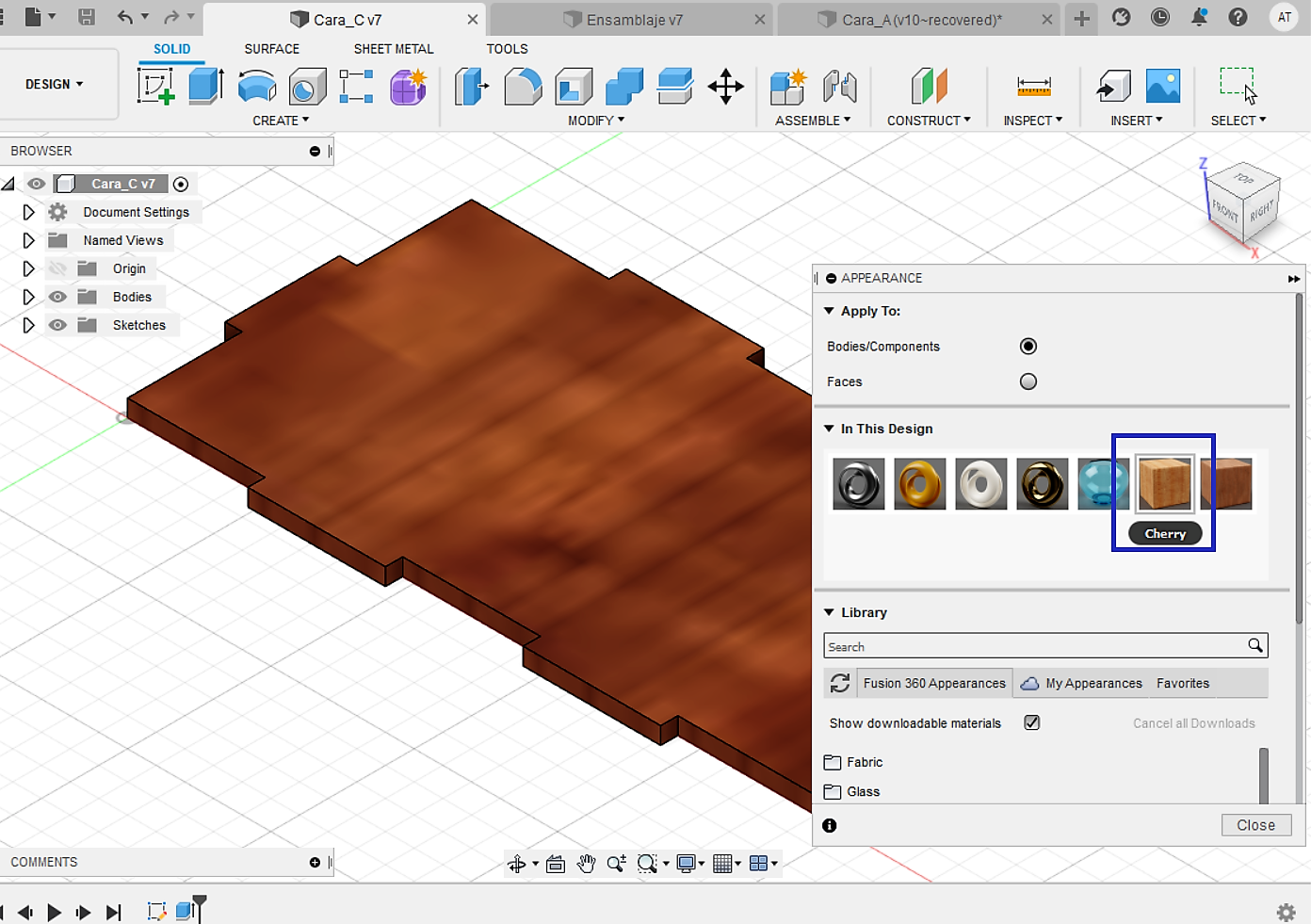

1. Para dar diseño al proyecto utilizaremos la herramienta Appearance , que se encuentra en la sección MODIFY .
2. Seleccionar el diseño de su preferencia, y arrastrarlo hacia la cara en la que se esté trabajando.
3. Una vez terminado, no olvidar guardarlo.

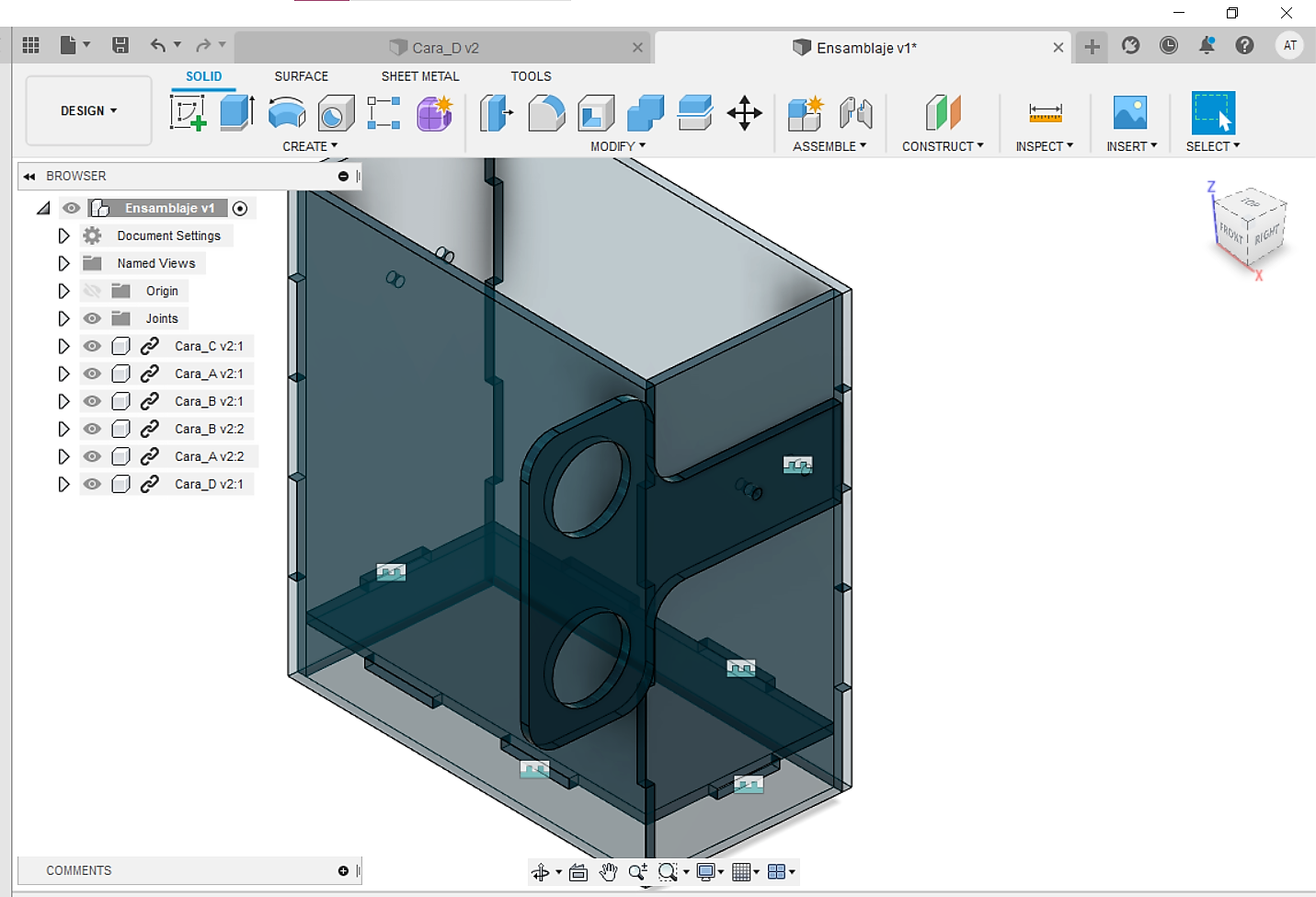

1. Abrimos una nueva pestaña y la guardamos con el nombre de tu preferencia, en este caso yo lo nombre " Ensamblaje" .

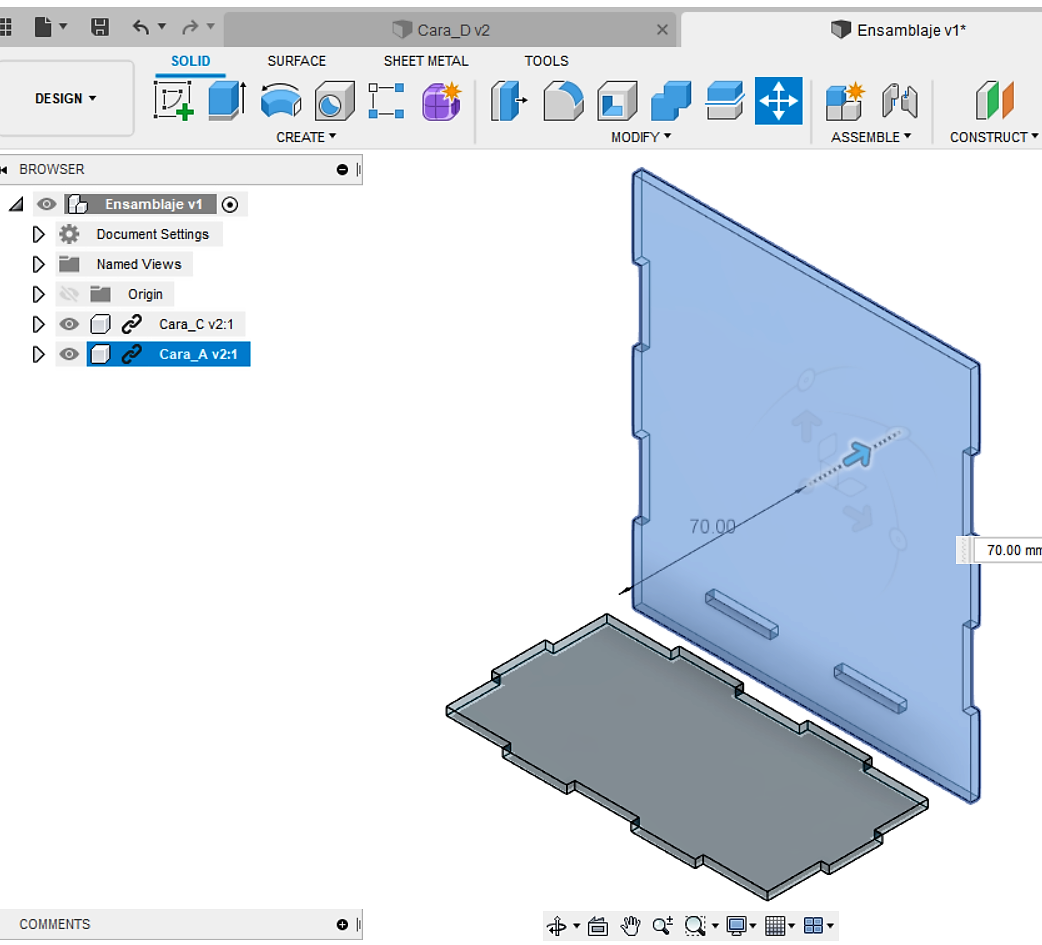

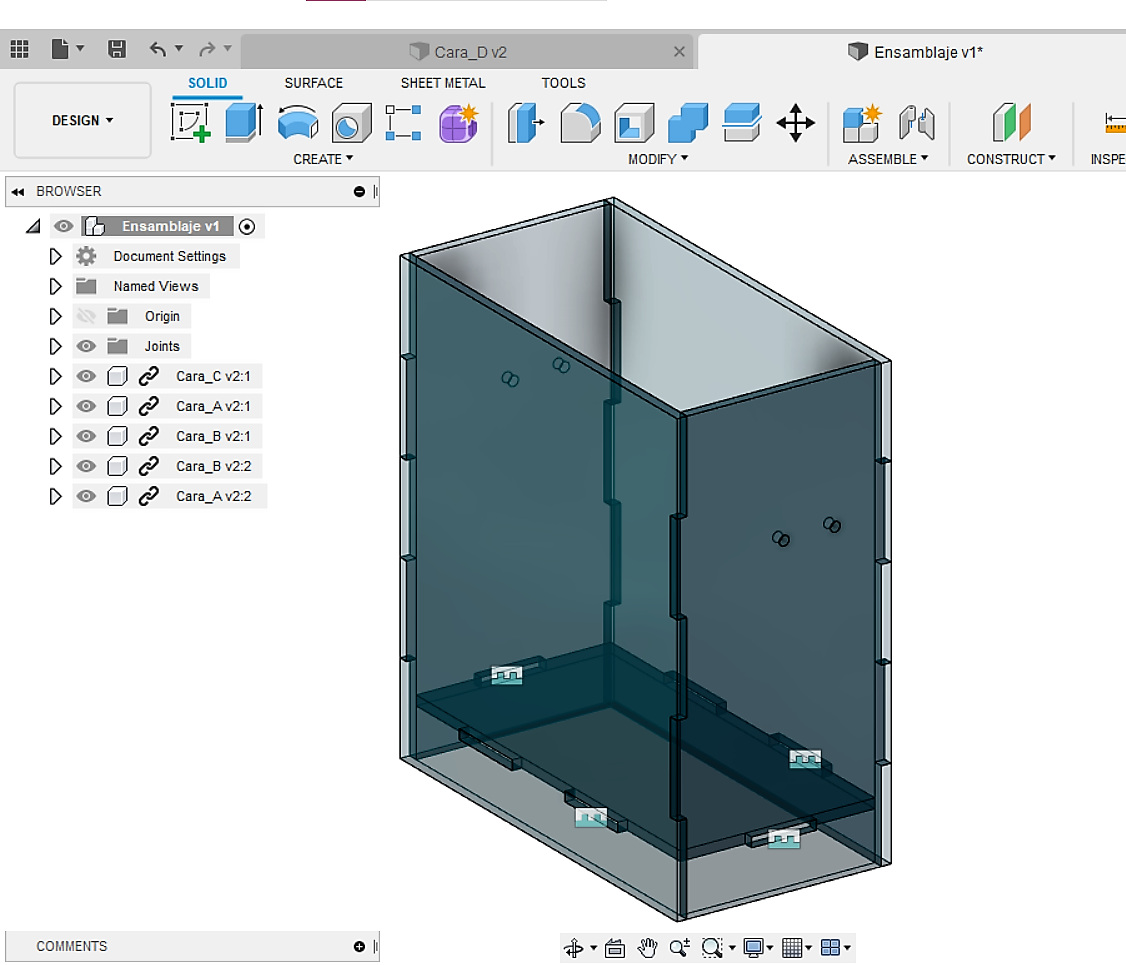

2. Hacemos clic derecho en la "Cara C" y seleccionamos en Insertar en el diseño actual , luego hacemos lo mismo con la "Cara A" y lo llevamos a una posición alejada.

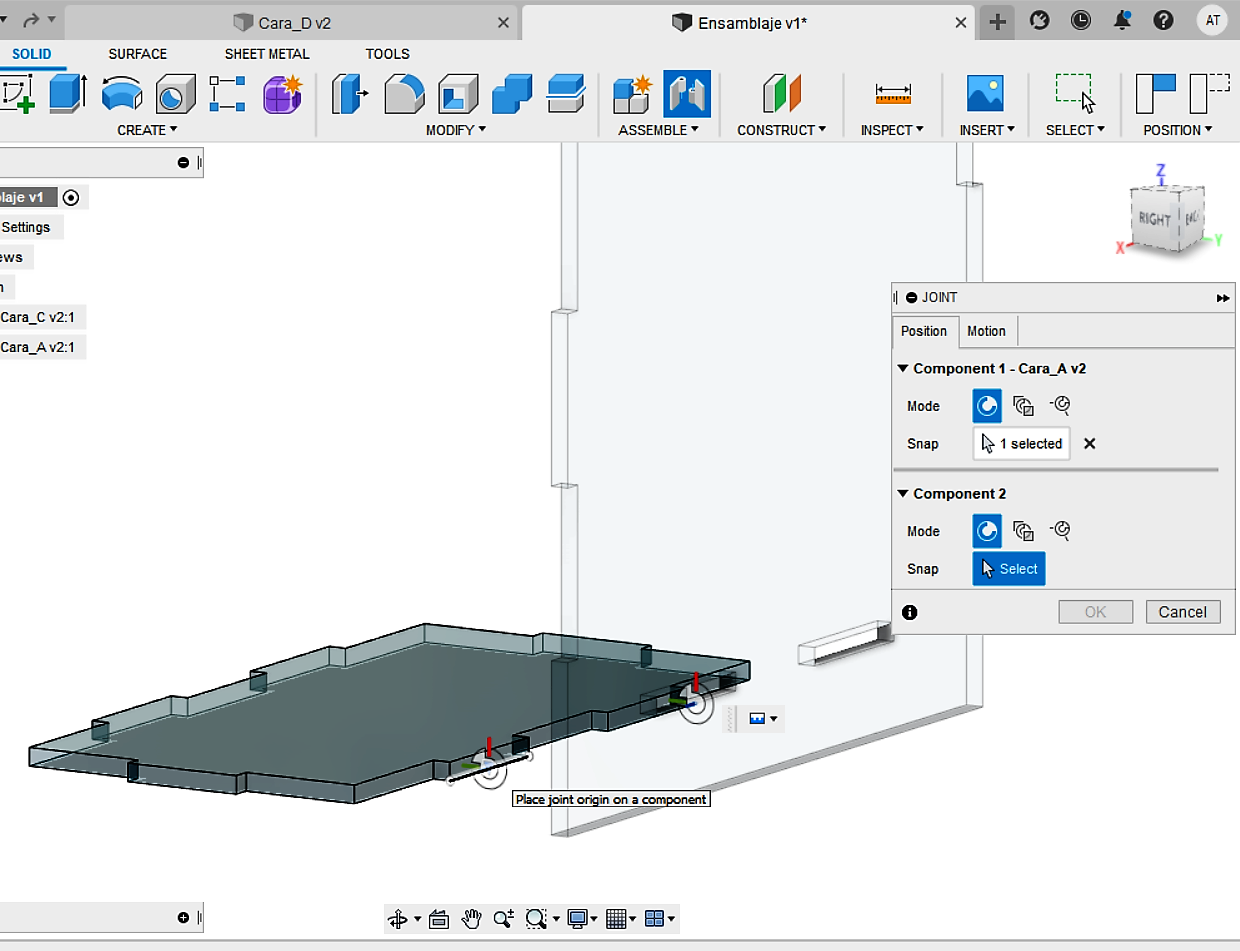

3. Hacemos clic en ASSEMBLE y seleccionamos en Joint . Con la herramienta Joint seleccionada hacemos clic en la arista inferior el diente de la "Cara C" con la arista inferior de las ranuras de la "Cara A" , damos clic, y por último en OK . (Guardar cada que se termine de ensamblar cada una de las caras)
4. Repetimos dos veces el mismo procedimiento con la "Cara B" , colocándolas en frente de una a la otra.
5. Hacemos lo mismo con la "Cara A" , otra vez.
6. Por último, con la "Cara D" , esta cara se ensamblará con la "Cara B" . Se selecciona, con la herramienta Joint , el círculo inferior de la "Cara D" con el círculo exterior de la "Cara B" , hacemos clic y por último OK .
7. Luego lo guardamos.

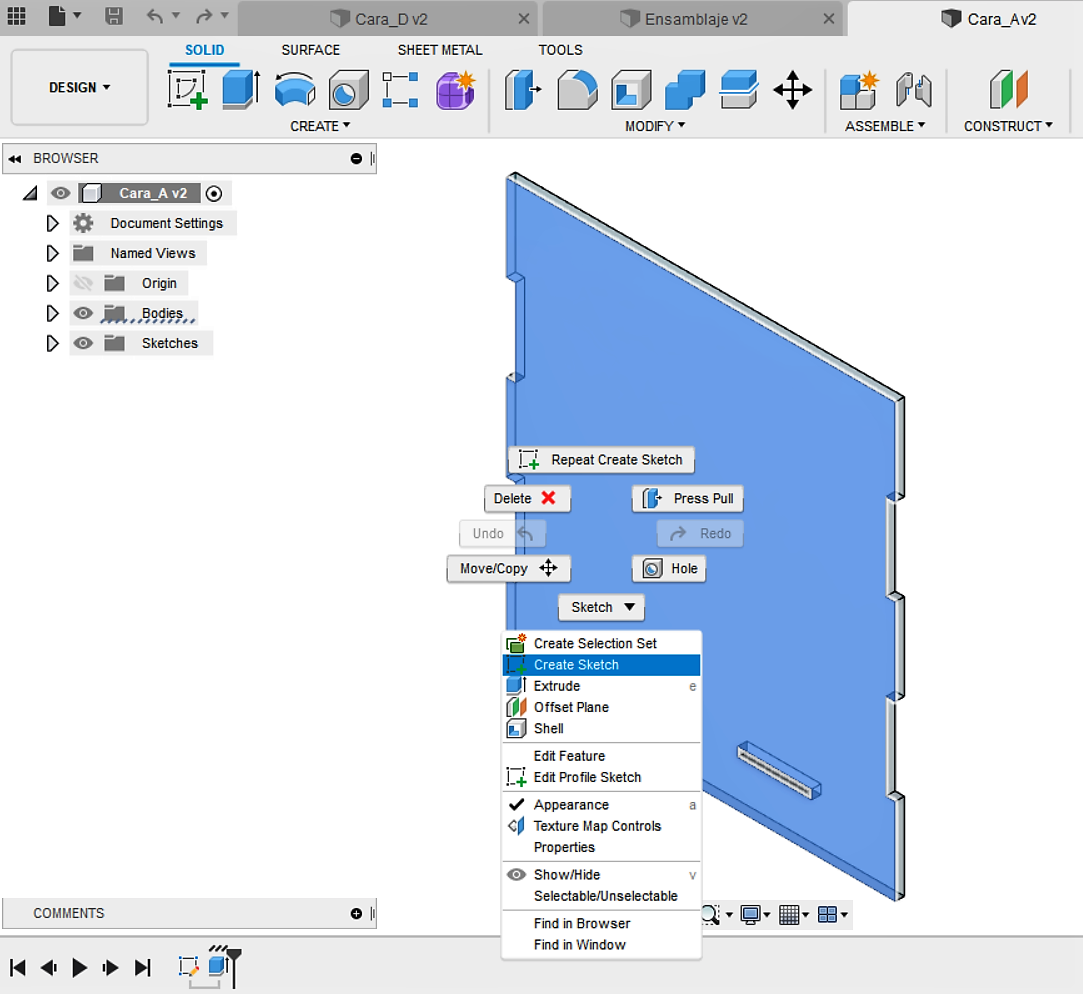

1. Estando en la pestaña “Cara A” seleccionamos el proyecto y damos clic derecho. Aquí es donde aparece un cuadrito, seleccionamos Create Sketch .
2. Seleccionamos en INSERT , luego en Canvas . Subimos una imagen, en formato XDF, de nuestros archivos.
3. Ajustamos la imagen de acuerdo a nuestra preferencia.

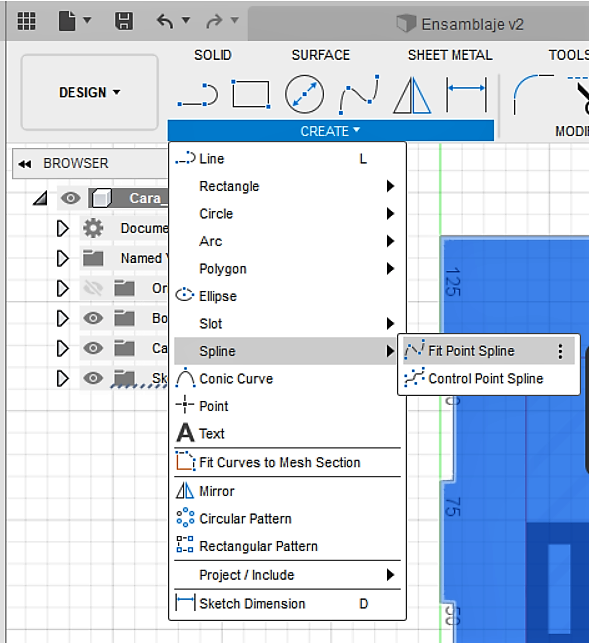

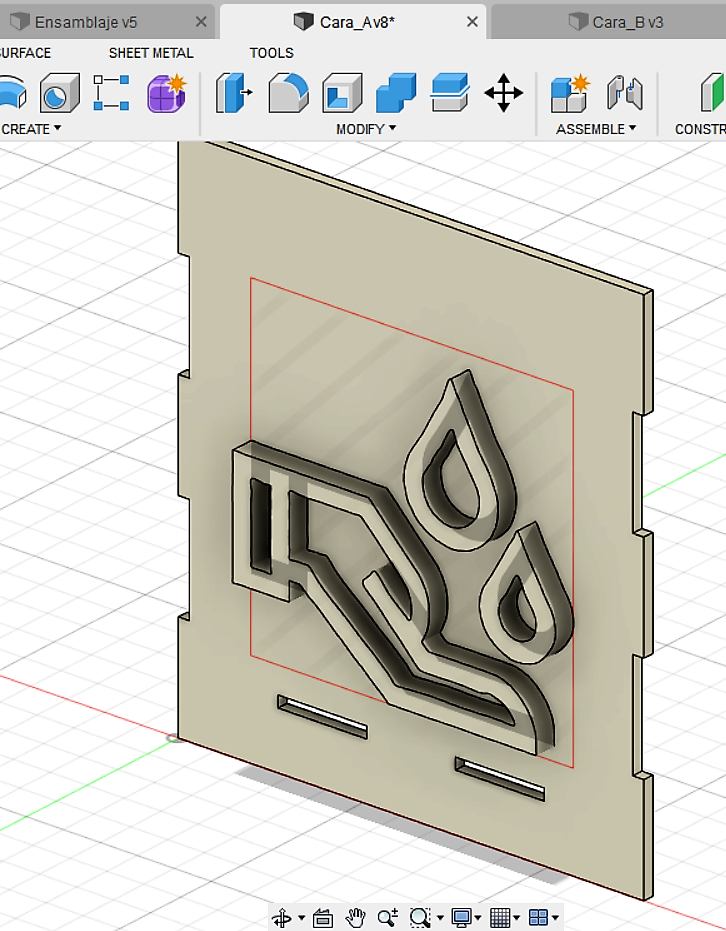

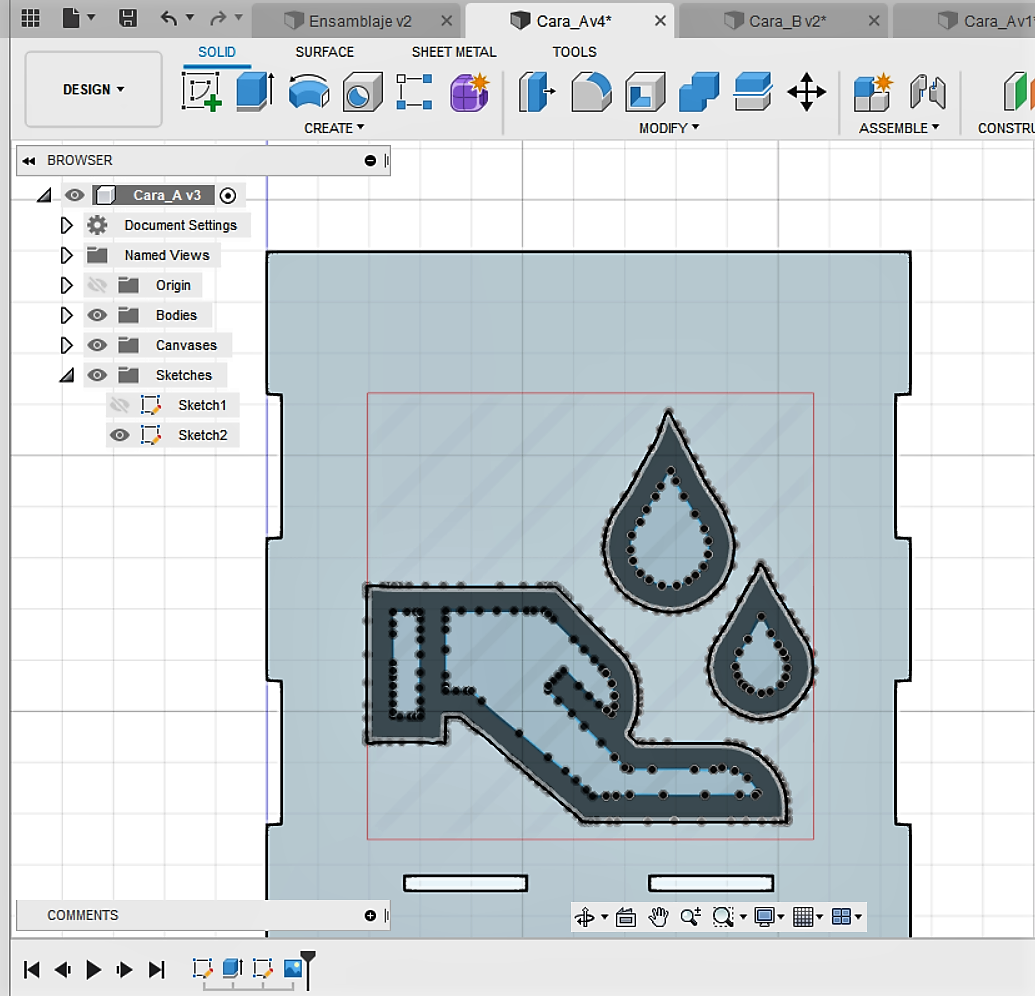

4. En la sección de CREATE seleccionamos Spline , donde daremos clic en Fit Point Spline . Y con esta herramienta seleccionaremos el contorno de toda la imagen. Y damos clic en TERMINAR BOCETOS .
5. Utilizamos Extrusión Para Que la imagen sobresalga, En Este Caso yo le puse 6 mm.

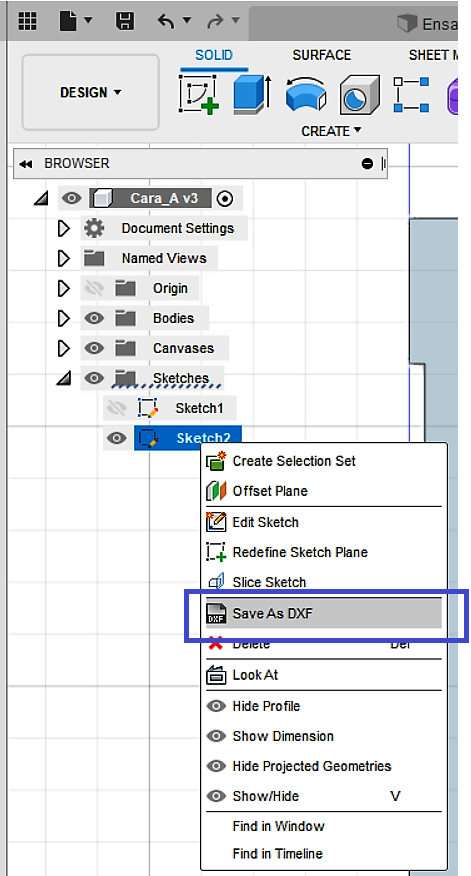

6. En la parte de Sketches damos clic en el triangulito, donde seleccionaremos en Sketch 2 y seleccionaremos Save As DXF . Lo guardamos con el nombre de nuestra preferencia, en este caso yo le puse “Cara A” . Repetimos este paso con todas las caras.

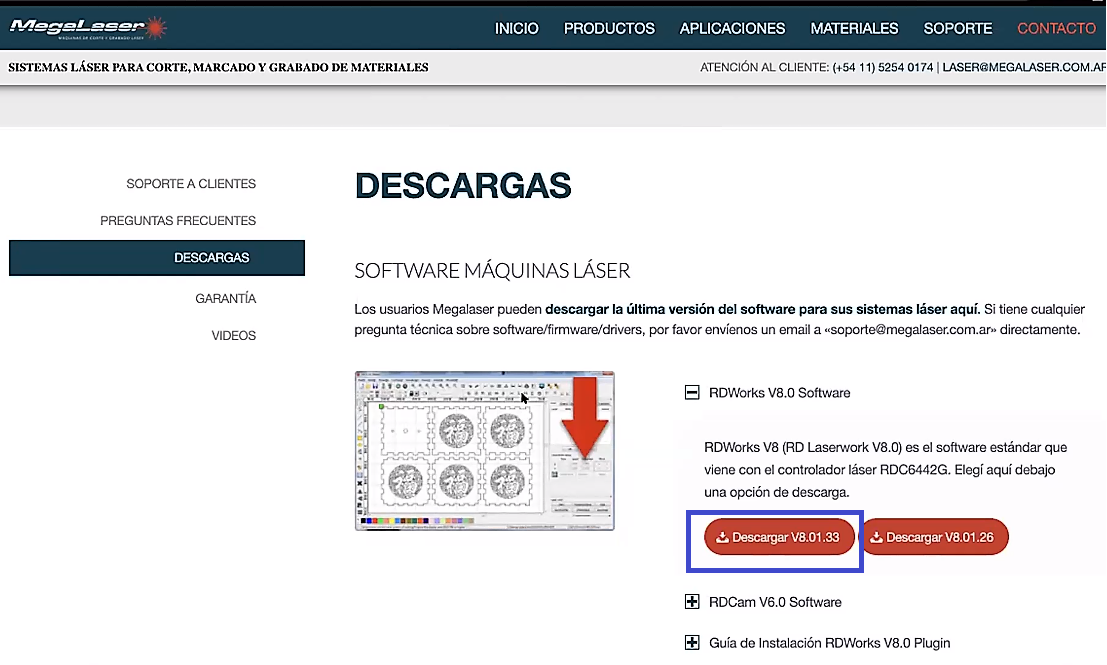

1. Descargamos el programa “RDWorks V8” .
2. Abrimos el programa e importamos el archivo guardado de la "Cara A".
3. Seleccionamos en el color rojo, luego seleccionamos en CORTE, que se encuentra por la esquina derecha. Aquí nos saldrá un cuadro llamado “Parámetro de capa” .

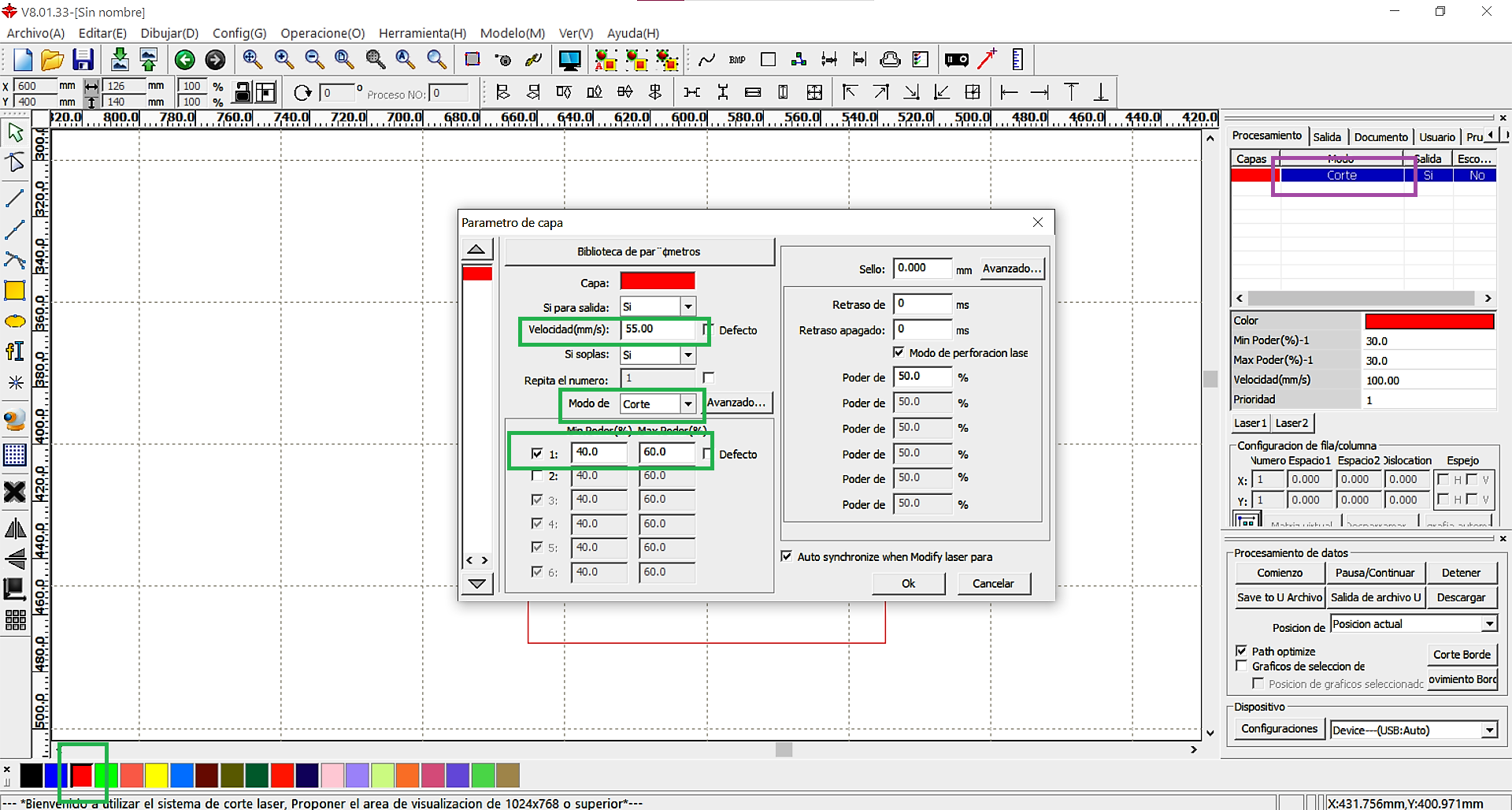

4. Cambiamos lo parámetros, tal y como se muestra en la imagen. Ya terminado con el cambio de parámetros, le damos clic en OK .

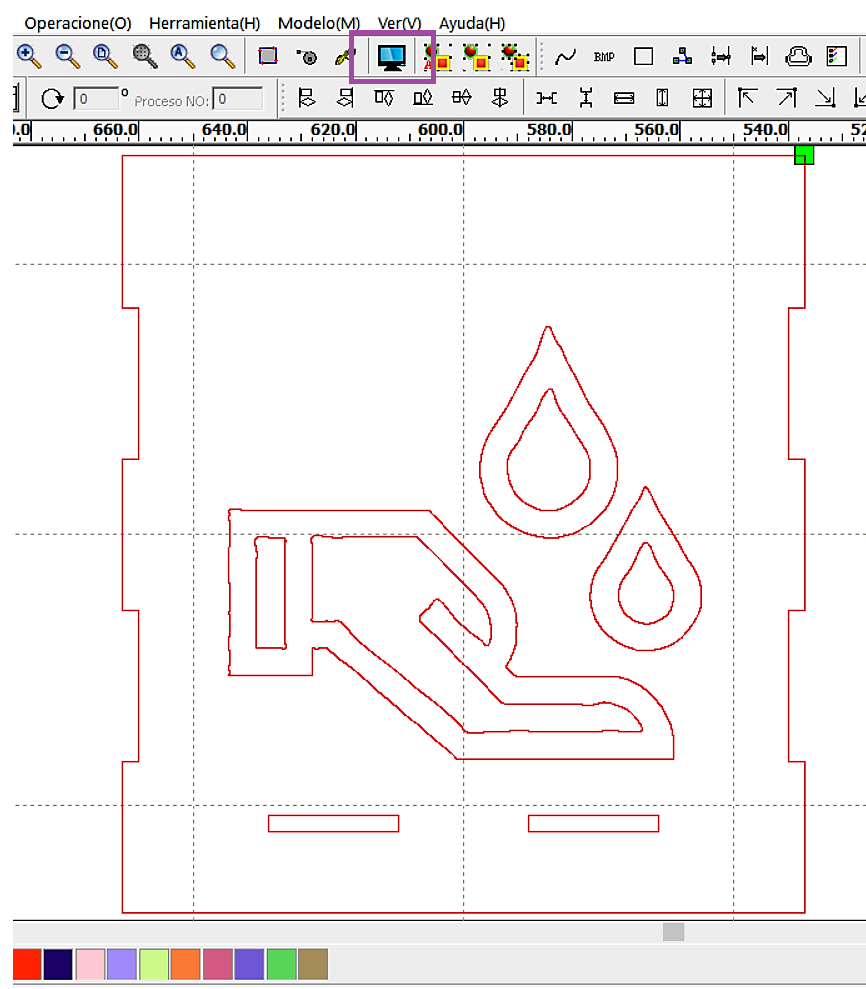

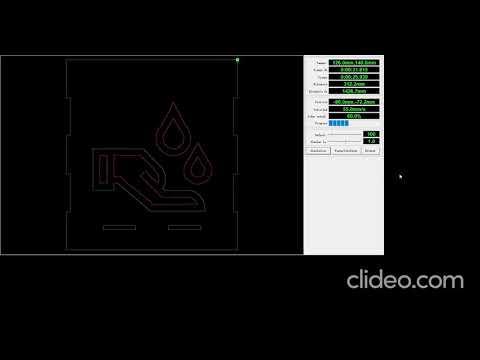

1. Haremos clic donde indica el cuadro morado, al hacer esto nos llevará a una ventana donde veremos la simulación de corte láser.
2. Por ultimo, damos clic en " Simulación ".
3. Con todo esto concluiríamos nuestro proyecto.

¡Gracias!
